Bolt ếch

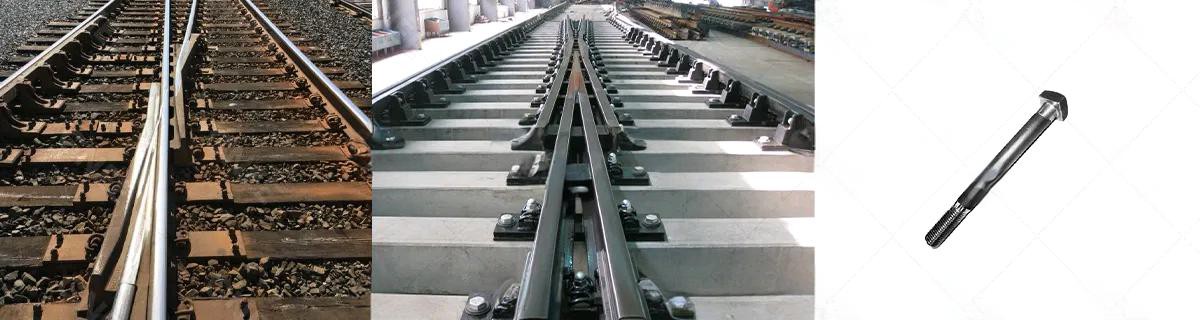

Bu lông ếch là đầu nối cốt lõi trong khu vực lối rẽ đường sắt, được sử dụng để khóa chặt thanh ray ếch vào ray cánh, chịu được tải trọng tác động dọc và rung động ngang khi tàu đi qua và đảm bảo rằng vị trí hình học của lối rẽ không bị dịch chuyển. Không giống như bu lông ray thông thường, thiết kế của chúng phải tuân thủ tiêu chuẩn EN 13146 hoặc AREMA và chúng liên quan trực tiếp đến an toàn tàu hỏa.







tham số	Sự miêu tả
Đường kính	Thường có các kích cỡ như M24, M27, v.v.
Cao độ ren	3.0mm cho M24, và nói chung là 3.0mm hoặc 3.5mm (thô – ren) cho M27
Xử lý nhiệt	SAE J429 Lớp 8
Độ cứng lõi	Hồi 33-39
Độ bền kéo tối thiểu	150.000PS
Năng suất tối thiểu	130.000PSI
Cấp độ sức mạnh	Thông thường lớp 10,9S
Độ bền kéo danh nghĩa	Cấp 1000MPa
Sức mạnh năng suất danh nghĩa	Cấp 900MPa
mô-men xoắn	Mômen xoắn của bu lông đệm ray cánh trước họng ếch là 600N·m; mô men xoắn của bu lông đệm gót ếch khi không gắn xi măng là 1000 – 1100N·m
Độ bền đứt tối thiểu	Đối với bu lông cấp M27 10.9 – là 941MPa









Mục	Kích cỡ	Thông số kỹ thuật.	Đơn vị Trọng lượng (kg/pc)
BU LÔNG ẾCH (SQ.HD)	1-3/8″x10″ 1-3/8″x14″ 1-3/8″x16″ 1-3/8″x18″ 1-3/8″x20″ 1-3/8″x22″	Chất liệu: 42CrMo lớp 8 bề mặt: trơn	2.6 3.029 3.422 3.815 4.028 4.061
KHÓA AN NINH	ĐỂ Phù hợp với Bolt 1-3/8"	Chất liệu: Đai ốc thép 45#; Hợp kim thép vòng khóa; lớp 8; bề mặt: trơn	0.565







1. Anti-loosening Structure: The bottom surface of the head has a 30° serrated pattern that meshes with the milled surface of the rail, providing anti-slip torque >500 N·m.
2. Bù độ lệch tâm: Thanh và đầu cho phép có độ côn 1:12 vừa vặn để điều chỉnh các góc nghiêng của đường ray ở các khu vực cử tri đi bỏ phiếu.
3. Độ vừa vặn: Độ vừa khít giữa phần thanh trơn và lỗ ray là 0,05–0,1 mm, ngăn ngừa hiện tượng lỏng lẻo.
4. Đánh dấu rõ ràng: Phần đầu được khắc laser-có dấu hiệu của nhà sản xuất + số lô + năm, đảm bảo khả năng truy xuất nguồn gốc trọn đời.
5. Khả năng chống ăn mòn được nâng cấp: Lớp phủ magiê-nhôm-kẽm tùy chọn cho vùng đất nhiễm mặn-kiềm ven biển, với các vết cắt-tự phục hồi và kéo dài tuổi thọ lên 35 năm.



Lựa chọn

1. Nguyên tắc phù hợp: Nên sử dụng bu lông M24 với ray có lỗ khoan 24 mm và bu lông M30 với ray có lỗ khoan 30 mm. Sử dụng bu lông có lỗ lớn hơn sẽ gây lỏng.



2. Khả năng tương thích với môi trường: Đối với môi trường ăn mòn từ C4 trở lên, cần phải mạ kẽm-nhôm-magiê. Mạ kẽm thông thường làm giảm tuổi thọ một nửa.







-túi chống gỉ + thùng gỗ + pallet khử trùng
